Dron dla geodety – jak wybrać drona do profesjonalnych zastosowań w geodezji?

Dron dla geodety

Wykonywanie precyzyjnych pomiarów, a właściwie dobór odpowiedniej metody pomiarowej do konkretnego zadania stanowi fundament pracy geodety. I choć prostsze zadania mogą być bezproblemowo (i nierzadko szybciej) wykonane za pośrednictwem tradycyjnych geoinstrumentów takich jak tachimetry i odbiorniki GNSS, to jednak coraz częściej w przypadku mniej precyzyjnych zadań pomiarowych, najczęściej na większych terenach wykorzystuje się dedykowane drony. W jaki sposób wybrać dron, który realnie wesprze prace geodezyjne? Sprawdźmy to.

Jak dron wspiera pracę geodety?

Geodezja to dziedzina, która nierozerwalnie łączy się z całym procesem realizacji nowych inwestycji budowlanych. I choć geodeci są zatrudniani w znacznie szerszym spektrum przypadków, to jednak tworzenie planów zagospodarowania terenu, wykonywanie zobrazowań fotogrametrycznych placu budowy, kartowanie map czy pomiar granic działek to charakter pracy, który jest przez tę grupę zawodową wykonywany najczęściej.


W przeszłości wykonanie tego typu pomiarów wiązało się z szeregiem wyzwań, dzisiaj jednak łatwo domyślić się, że nowoczesna technologia znacząco wspiera geodetów w wykonywaniu codziennych obowiązków. W jaki sposób? Doskonałym przykładem są specjalne drony „geodezyjne”, które wyposażone w szereg sensorów (wysokorozdzielcze kamery, systemy LiDAR) zapewnią wykonanie niezwykle szczegółowych pomiarów, ze względu na nieporównywalnie wyższą rozdzielczość pozyskiwania danych. Co mamy na myśli? Nawet najlepszy na rynku zestaw hybrydowy (tachimetr + odbiornik GNSS), obsługiwany przez najbardziej doświadczonego geodetę na świecie, nie jest w dokładny sposób odzwierciedlić rzeźby terenu w taki sposób, jak opracowania fotogrametryczne lub LiDAR’owe wykonane z pokładu BSP. Możliwość monitorowania zmian na przestrzeni realizacji inwestycji budowlanych, przez częste wykonywania ortofotomap, chmur punktów i modeli 3D czasami jest kluczowym czynnikiem decydującym o zakupie. Zwrócić należy uwagę, że dzięki realizacji cyklicznych nalotów możemy „zamrozić” aktualny stan inwestycji na dany dzień i zawsze do niego wrócić, bez konieczności przyjazdu na teren budowy.


Na co zwrócić uwagę przed zakupem drona dla geodety?

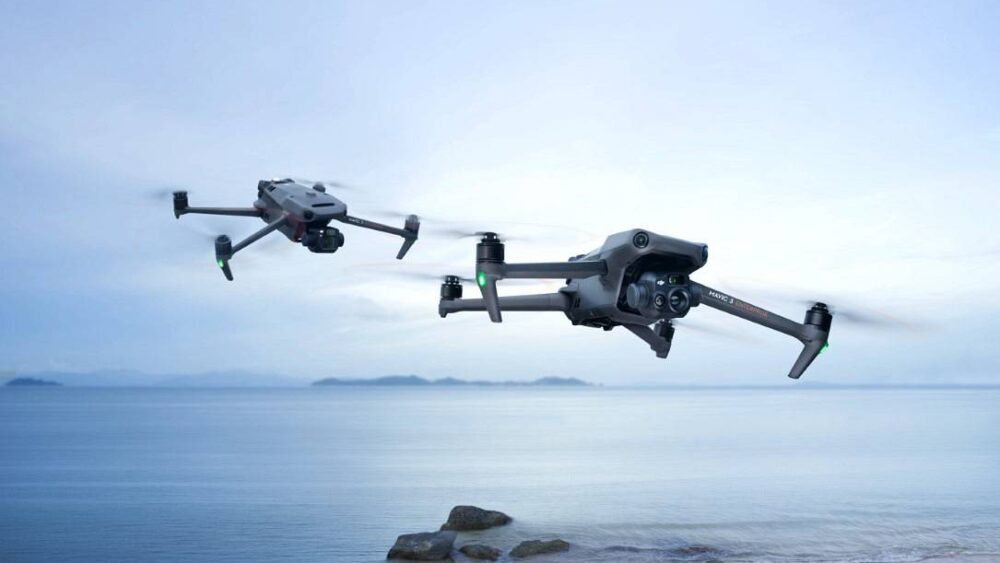

O czym należy pamiętać, szukają specjalne drona przeznaczonego do prac geodezyjnych? Zacznijmy od rozdzielczości kamery i rozmiaru matrycy. W przypadku najczęściej wykorzystywanego drona do prac geodezyjnych, jakim jest DJI Mavic 3 Enterprise rozdzielczość 4/3 calowej matrycy wynosi 20 Mpix. Warto zaznaczyć, że kamera ta wyposażona jest w mechaniczną migawkę, co jest kolejnym czynnikiem wpływającym na dokładność danych wynikowych pozyskanych ze zdjęć z tego drona. Jeśli zależy nam na ograniczeniu ilości wykorzystywanych punktów osnowy fotogrametrycznej, powinniśmy naszego drona wyposażyć w moduł RTK, który zapewni precyzji wykonywanych zdjęć. Aby moduł działał prawidłowo, konieczne jest posiadanie abonamentu na dane korekcyjne RTK/RTN, nasi klienci najczęściej korzystają z sieci TPI NETpro, ponieważ przy zakupie zestawu, pierwszy abonamentu na 18 miesięcy lub 100 godzin jest za 1 zł. Urządzenie jest przy tym niezwykle kompaktowe, co ułatwia transport i przenoszenie.


Jeśli jednak rozdzielczość pozyskiwanych danych jest niewystarczająca do naszych celów lub mamy do czynienia z terenem porośniętym roślinnością, musimy pomyśleć o dronie nieco „większego kalibru”, jakim jest Matrice 350 RTK. Pod kątem zobrazowań fotogrametrycznych można go wyposażyć w pełnoklatkową kamerę o rozdzielczości 45 MP – Zenmuse P1 lub system LiDAR Zenmuse L2, który oprócz głowicy skanującej, jednostki inercyjnej posiada dokładnie taką samą kamerę RGB co Mavic 3 Enterprise.


A co z oprogramowaniem?

Dron w gruncie rzeczy służy tylko i wyłącznie do przenoszenia sensora, który w czasie lotu zbiera dane takie jak zdjęcia lub/i surowa chmura punktów, w przypadku systemów LiDAR. Po zaimportowaniu zdjęć z karty pamięci na dysk komputera rola drona pod kątem wykonania danego pomiaru się kończy.


Dalsza część wykonywania pomiarów odbywa się w specjalistycznych narzędziach. W zależności od charakteru wykonywanych prac i rodzaju danych wejściowych nasi inżynierowie dobiorą odpowiednie rozwiązanie. W przypadku opracowań fotogrametrycznych nasi klienci najczęściej decydują się na oprogramowanie z rodziny Pix4D (matic lub mapper), 3Dsurvey lub iTwin Modeler. W przypadku przetwarzania danych LiDAR bezkonkurencyjnym rozwiązaniem jest TerraSolid i jego moduły TerraScan, TerraModeler, TerraMatch i TerraPhoto.

Można się pogubić w tak szerokiej ofercie oprogramowania? Polecamy skontaktować się z opiekunem TPI UAV odpowiedzialnych za Twój region, a on pomoże dobrać odpowiednie rozwiązanie.


Bezpieczeństwo automatycznych lotów

Dron powinien być zautomatyzowany pod kątem zapewnienia bezpieczeństwa. Drony z serii Mavic wyposażone są w system AirSense, który wykorzystuje technologie ADS-B i ostrzega pilota o obecności samolotów załogowych znajdujących się w pobliżu. Ponadto wszystkie drony DJI Enterprise posiadają czujniki zbliżeniowe, które wykrywają przeszkody w 6 kierunkach. Nie zapominajmy także o odpowiednim oprogramowaniu, które wyciągnie maksimum potencjału z zakupionego drona. Drony Mavic 3 posiadają aplikacje DJI Pilot, za pomocą której można zaprojektować dowolny nalot fotogrametryczny, nawet przy zachowaniu stałej wysokości ponad teren, co kluczowe jest podczas wykonywania nalotów w terenach o dużych deniwelacjach wysokości. Taki dron zapewni nam efektywne wykonywanie nawet najbardziej wymagających pomiarów w niesprzyjającym terenie.


Ile trzeba wydać na dron dla geodety?

Jak w przypadku każdego profesjonalnego sprzętu, jego finalna cena uzależniona jest bezpośrednio od zakresu funkcjonalności, modelu drona oraz oprogramowania i sposobu jego licencjonowania. W przypadku dronów dla geodety dostępnych na https://tpi.com.pl/ oczekuje się, że urządzenia zaprojektowane właśnie pod ten konkretny obszar będą w stanie pokryć możliwie jak największy zakres prac pomiarowych, podczas gdy operatorowi lub geodecie pozostanie jedynie przeanalizować dostarczone wyniki.

Na rynku dostępne są drony budżetowe, które świetnie sprawdzą się w prostych zadań pomiarowych, gdzie potencjalne warunki atmosferyczne lub trudności związane z gęstą roślinnością nie występują. Jeśli jednak zależy nam na kompleksowym sprzęcie, który pomoże w każdych warunkach, bardziej zaawansowany sprzęt, a co za tym idzie, również nieco droższy będzie najbardziej pożądanym rozwiązaniem.
